5G射频用陶瓷封装基板

薄膜电路陶瓷封装基板因其具有高可靠性、高导热率、高线路解析度、高线路平整度以及优良的降噪和抗干扰能力,广泛应用于5G射频前端分立器件和模组封装。

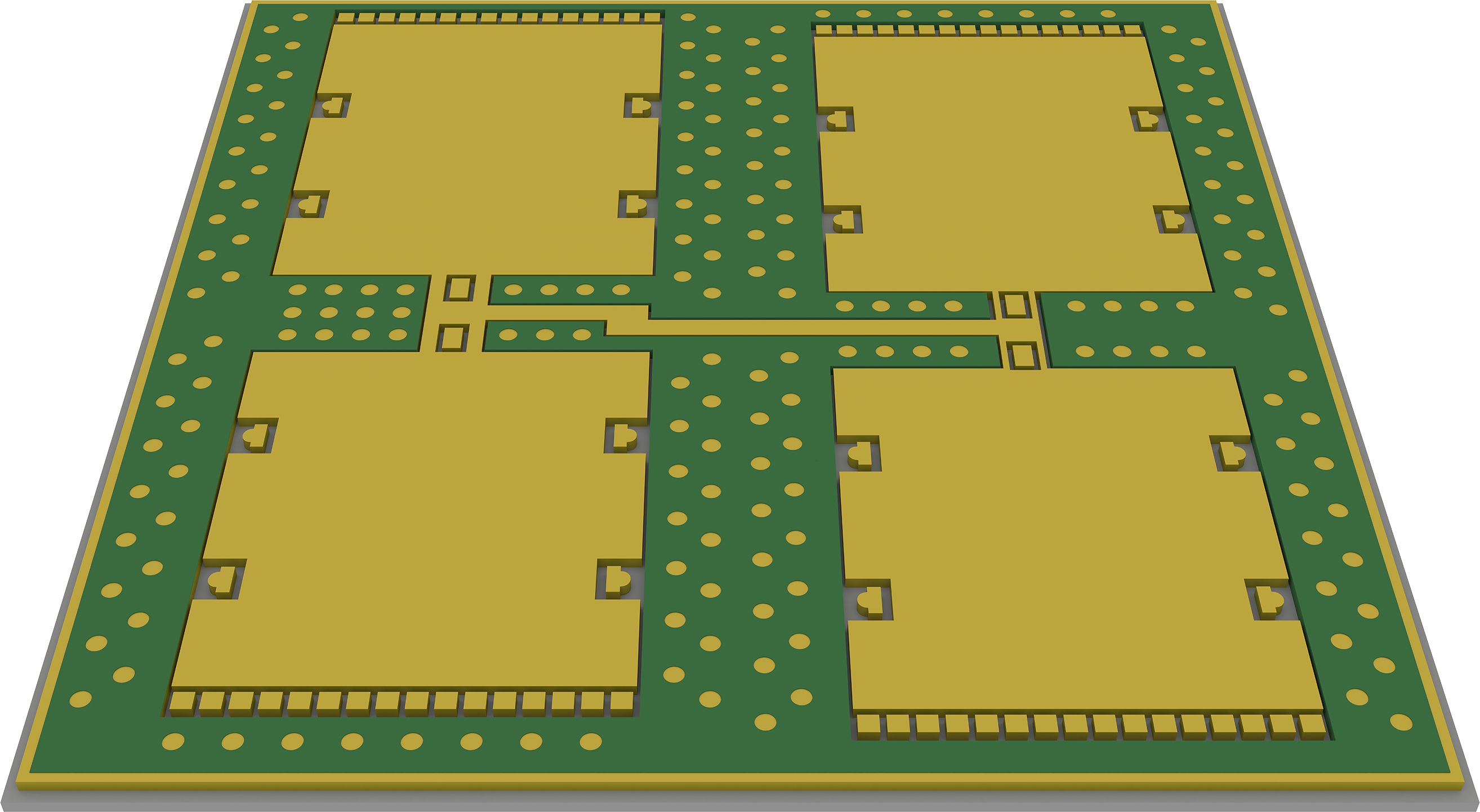

  • 功率放大器模组基板

    产品特点:高平整度、低粗糙度、高导热率、高线路解析度,拥有高密度接地降噪微通道,适合多个大功率芯片的集成封装。

    型号:

    1919

    材质:

    氮化铝

    基板厚度:

    0.51±0.05 mm

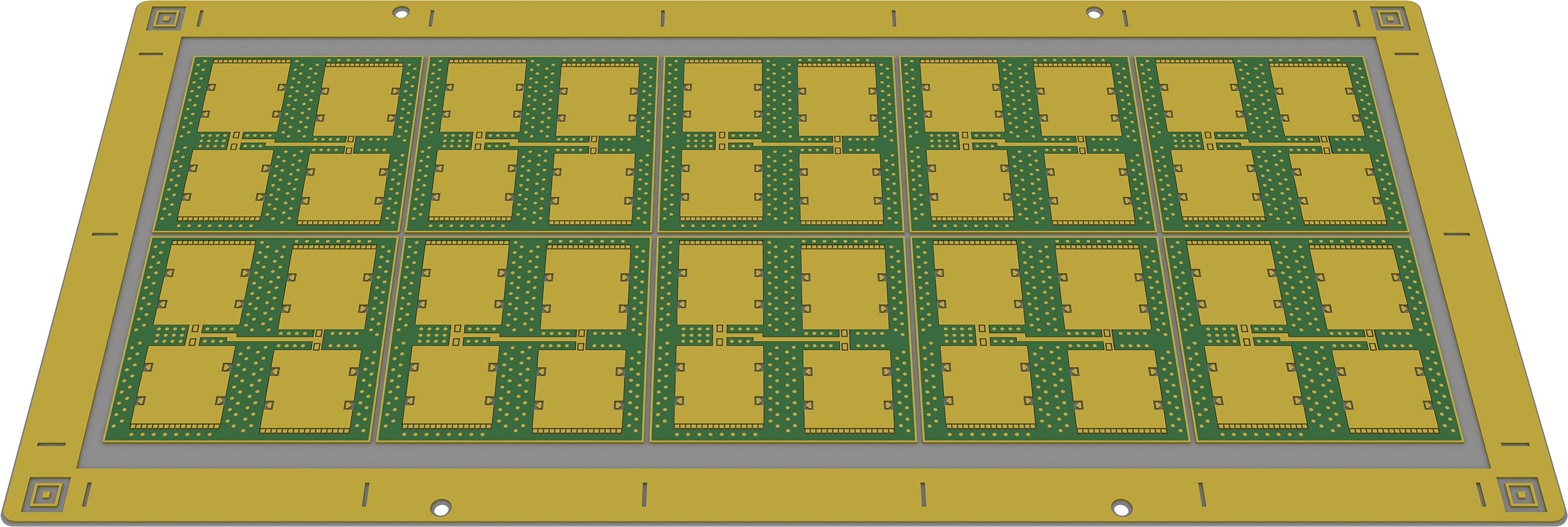

    排版数量:

    10 pcs/sheet

    整板尺寸:

    109.0×109.2 mm

    单颗尺寸:

    19.3×19.3 mm

    最小线宽:

    0.20 mm

    Gap尺寸:

    0.15 mm

    最小孔径:

    0.07 mm

    铜厚:

    65±15 μm

    围坝高:

    台阶高:

    凸台铜厚:

    金属柱高:

    适用于:移动终端射频前端模组、多芯片功率放大器等。
