5G射频用陶瓷封装基板

薄膜电路陶瓷封装基板因其具有高可靠性、高导热率、高线路解析度、高线路平整度以及优良的降噪和抗干扰能力,广泛应用于5G射频前端分立器件和模组封装。

  • 射频前端模组基板

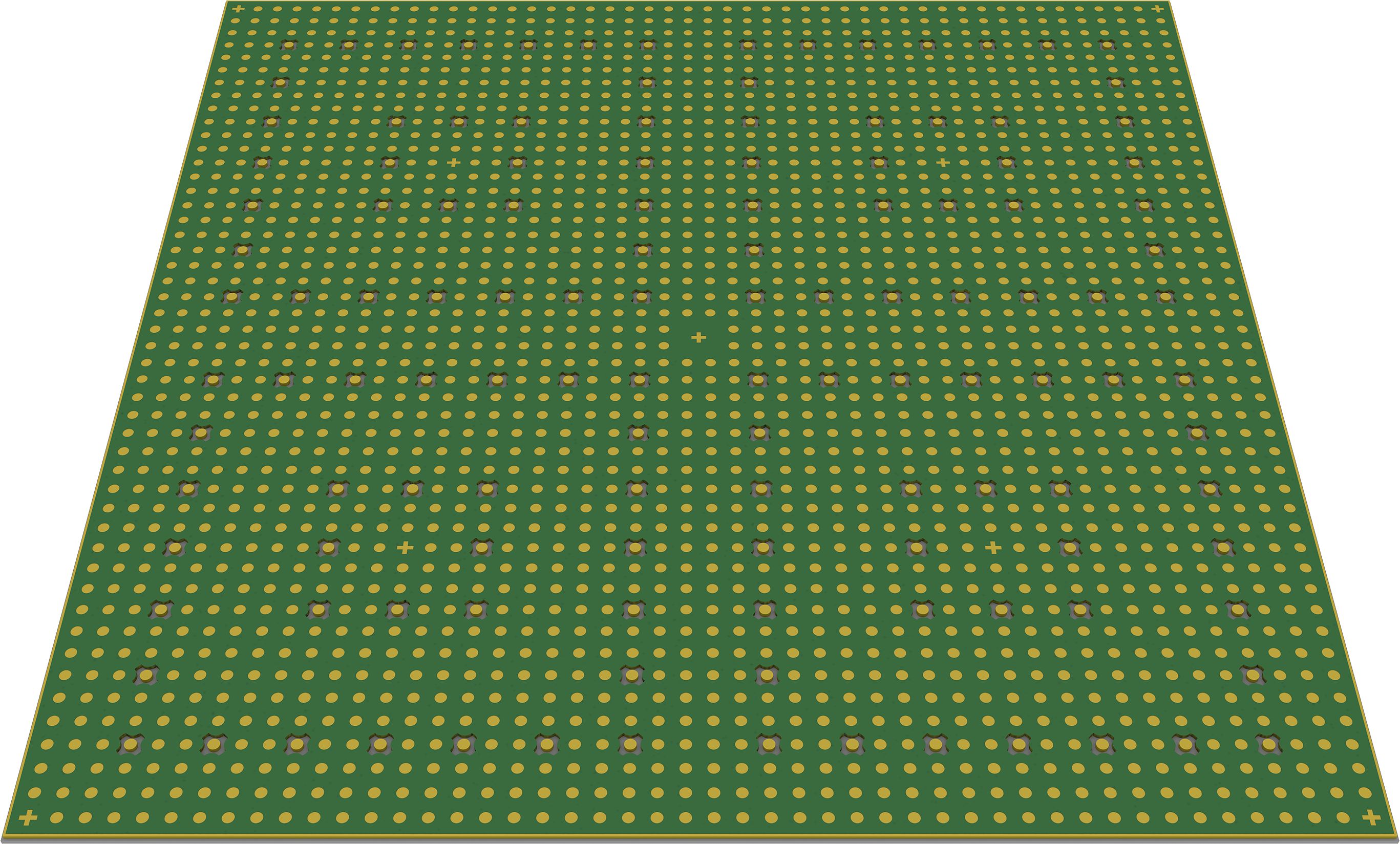

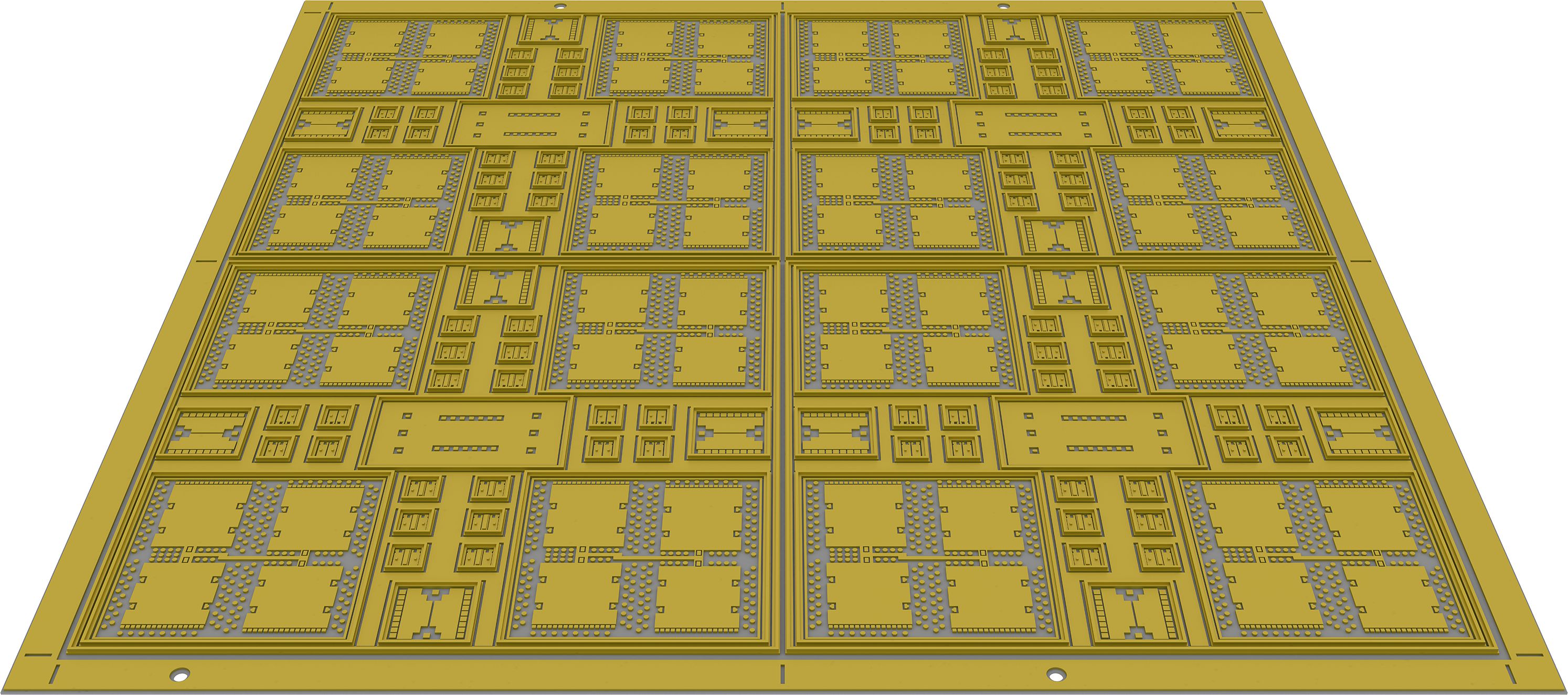

    产品特点:高线路解析度、高线路平整度、具有一体化分腔及共形屏蔽设计,高集成度,适合射频前端多芯片集成模组封装。

    型号:

    5555

    材质:

    氧化铝/氮化铝

    基板厚度:

    1.1±0.15 mm

    排版数量:

    4 pcs/sheet

    整板尺寸:

    114.6×114.6 mm

    单颗尺寸:

    53.5×53.5 mm

    最小线宽:

    0.20 mm

    Gap尺寸:

    0.10 mm

    最小孔径:

    0.07 mm

    铜厚:

    50±15 μm

    围坝高:

    400±50 μm

    台阶高:

    40±15 μum

    凸台铜厚:

    40±15 μm

    金属柱高:

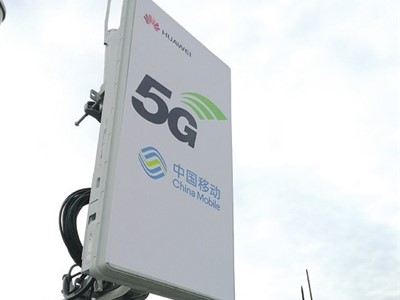

    适用于:手机射频前端模组、5G微基站等。

    应用场景
